High Plains Drifter v2

Содержание


Подключение

  • Клавиатура High Plains Drifter работает с устройствами под управлением Windows, macOS, Linux, Android, iOS
  • Подключение клавиатуры осущевствляется посредством Plug and Play (PnP), дополнительная установка драйверов не требуется
  • Перед подключением к компьютеру, убедитесь, что USB-C кабель, соединяющий обе половинки между собой, плотно подключен в разъёмы на двух половинках
  • При подключении к компьютеру, убедитесь, что кабель USB-C плотно вставлен в разъем

Настройка клавиатуры

Пожалуйста перейдите в статью о программе Vial

Настройка DPI и Auto mouse в Vial (для модулeй Trackball и Touchpad)

У модулей трекболла и тачпада можно настраивать чувствительность перемещения курсора (DPI) и автоматическую активацию слоя мыши (Auto mouse)

Изменение DPI в Vial
  1. Откройте Vial
  2. В верхнем меню перейдите во вкладку Layouts
  3. Выберите нужное значение DPI в раскрывающемся списке напротив пункта DPI


В данной вкладке так же можно настроить:

  • Acceleration - включение/выключение ускорения перемещения курсора
  • Invert scroll - включение/выключение инверсии для функции скролла
  • Sniper sens - изменение чувствительности перемещения курсора для Sniper Mode
  • Scroll sens - изменение чувствительности перемещения курсора для Scroll Mode
  • Text sens - изменение чувствительности перемещения курсора для Text Mode

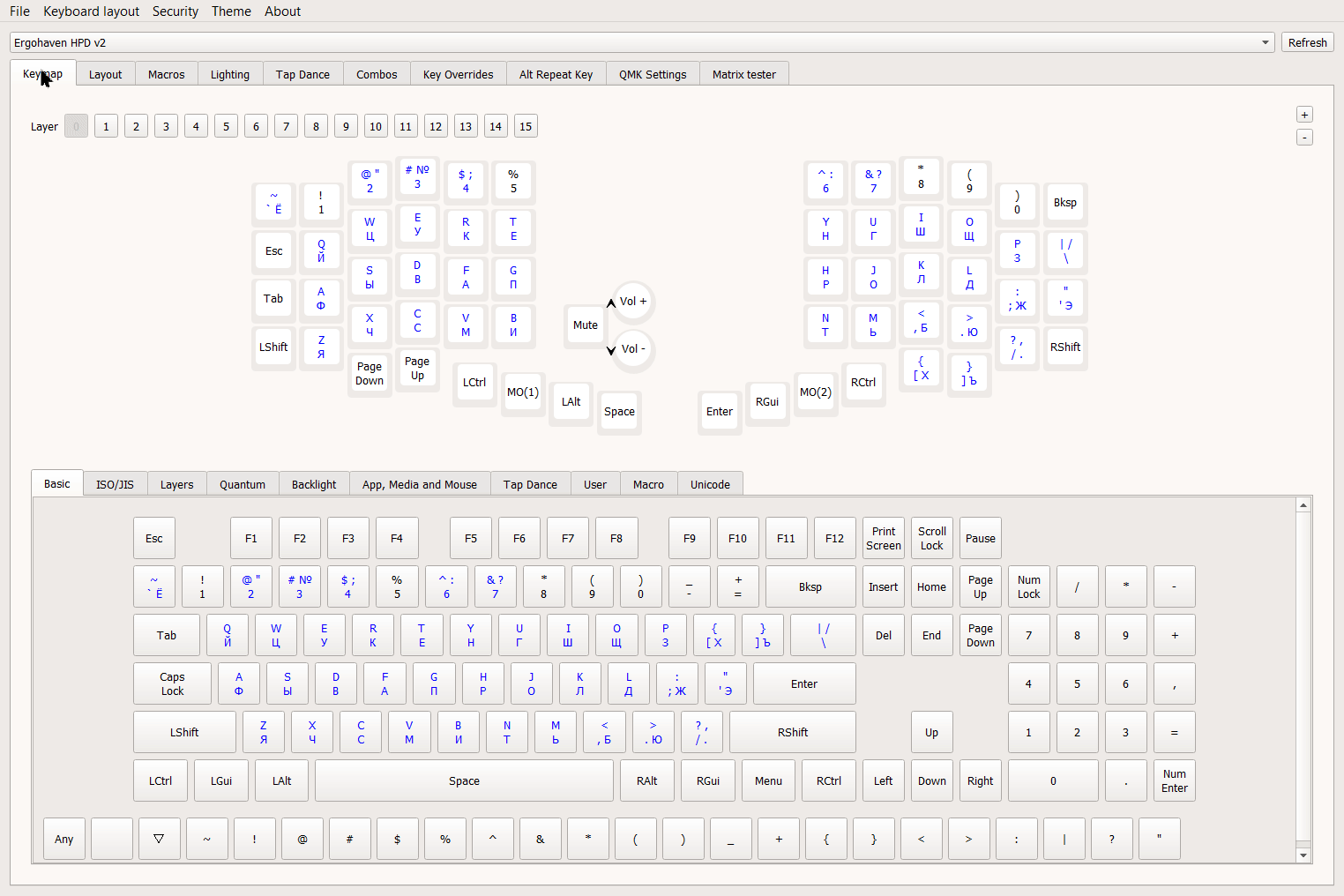

Настройка Auto mouse в Vial
  1. Скачайте и откройте форк Vial от Ergohaven
  2. В верхнем меню перейдите во вкладку QMK Settings
  3. Ниже выберите вкладку Auto mouse
  4. Включите автоматическую активацию слоя мыши установив галочку в пункте Enable auto mouse layer feature
  5. Нажмите Save в нижнем правом углу для сохранения изменений


В данной вкладке так же можно настроить:

  • Index of layer to use as default target layer - выбор слоя, который активируется при включенной функции Auto mouse, по умолчанию это 4 слой в стандартной прошивке от Ergohaven
  • Time layer remains active after activation - изменение времени в миллисекундах, при котором слой мыши останется включенным после его активации, чем больше это значение, тем дольше слой мыши остается включенным
  • Time delay from last activation to next update - изменение времени опроса в миллисекундах на включение слоя мыши

Обновление прошивки

Подготовка

  • Скачайте последнюю версию прошивки здесь
  • Сохраните Вашу раскладку в программе Vial, нажав на меню File, дальше Save current layout

Установка

Левая половинка:

  • Зажмите верхнюю левую клавишу и подключите USB кабель питания в левую половинку
  • Дождитесь когда контроллер перейдёт в режим загрузчика и откроется папка-хранилище
  • Скопируйте или перетащите Uf2 файл, после чего контроллер должен моментально перезагрузиться и начать работать в обычном режиме
  • Импортируйте в программу Vial раскладку, нажав на меню File, дальше Load saved layout

Правая половинка:

  • Зажмите верхнюю правую клавишу на правой половинке (HPD v2) или верхнюю левую клавишу (HPD v1) и подключите USB кабель питания в правую половинку
  • Повторите остальные пункты, как для левой половинки

Модули (для HPD v2)

Описание модулей

HPD v2 позволяет расширить свой функционал путем установки модулей

Левая половинка:

  • Энкодер с индикаторной подсветкой (подсветка активного слоя при его активации, программируемый энкодер для регулировки громкости, навигации и других полезных функций)

Правая половинка:

  • Энкодер с индикаторной подсветкой (такой же функционал, как у модуля на левой половинке)
  • Трекбол 38мм (для управления курсором)
  • Тачпад 43х40мм (для управления курсором, поддержка функций: тап - левая кнопка мыши, тап двумя пальцами - правая кнопка, тап + зажатие - выделение текста, объектов, зажатие двумя пальцами - скролл)
  • Джойстик (эмуляция мыши или можно назначить до 5-ти клавиш на каждый слой)

Установка и настройка модулей

  • Перед извлечением/установкой модуля рекомендуется отключить мастер половинку от устройства (ПК, ноутбука, планшета и т.п.)
  • Извлеките заменяемый модуль или боковую заглушку разьема (при наличии). Модуль вытягивается в противоположную сторону, относительно его ориентации (для левой половинки - в правую сторону, для правой половинки - в левую). Не следует выгибать модуль вверх/вниз относительно плоскости клавиатуры, так как это может повредить разъемы на самом модуле и клавиатуре
  • Установка модуля выполняется аналогично извлечению, расположите необходимую половинку и модуль для нее в одной плоскости (например, на ровную поверхность). Состыкуйте разъемы на модуле и клавиатуре между собой, избегайте перекосов модуля относительно клавиатуры и больших усилий при состыковке. До конца вставьте модуль в клавиатуру, при этом допускается небольшой зазор между некоторыми изгибами корпусами клавиатуры и модуля
  • Прошейте обе половинки клавиатуры на соответствующие версии прошивок, аналогично инструкции для обновления прошивки

Внимание! Модули для HPD v2 требуют обязательной перепрошивки после замены одного модуля на другой (например, если был установлен тачпад, и его заменить на трекболл, то без перепрошивки трекболл работать не будет).

Прошивки для HPD v2 и их описание

  • HPD v2 (no modules) - прошивка для конфигурации без модулей
  • HPD v2 (encoder/trackball) - прошивка для модуля энкодера с индикаторной подсветкой на левую половинку, либо прошивка для модуля трекболла на правую половинку, либо совместное использование этих модулей
  • HPD v2 (encoder/touch) - прошивка для модуля энкодера с индикаторной подсветкой на левую половинку, либо прошивка для модуля тачпада на правую половинку, либо совместное использование этих модулей
  • HPD v2 (encoder/joystick) - прошивка для модуля энкодера с индикаторной подсветкой на левую половинку, либо прошивка для модуля джойстика на правую половинку, либо совместное использование этих модулей
  • HPD v2 (encoder/encoder) - прошивка для модуля энкодера с индикаторной подсветкой на левую половинку, либо прошивка для модуля энкодера с индикаторной подсветкой на правую половинку, либо совместное использование этих модулей
